HARTING电流传感器:精密 可靠 安全

开环电流传感器

• 整体准确度 < ±1 % (25 °C)

• 整体准确度 < ±5 % (-40 … +85 °C)

• 线性度 < 0.5 %

• 响应时间 < 3 μs

• 频率范围 0 … 25 kHz

• 电源电压 ±15 V

• 输出信号 4 V (IPN)

闭环电流传感器

• 整体准确度 < ±0.5 % (25 °C)

• 整体准确度 < ±1 % (-40 … +85 °C)

• 线性度 < 0.1 %

• 响应时间 < 1 μs

• 频率范围 0 … 100 kHz

• 电源电压 ±15 V … 24 V

• 输出信号 100 mA（IPN，典型）

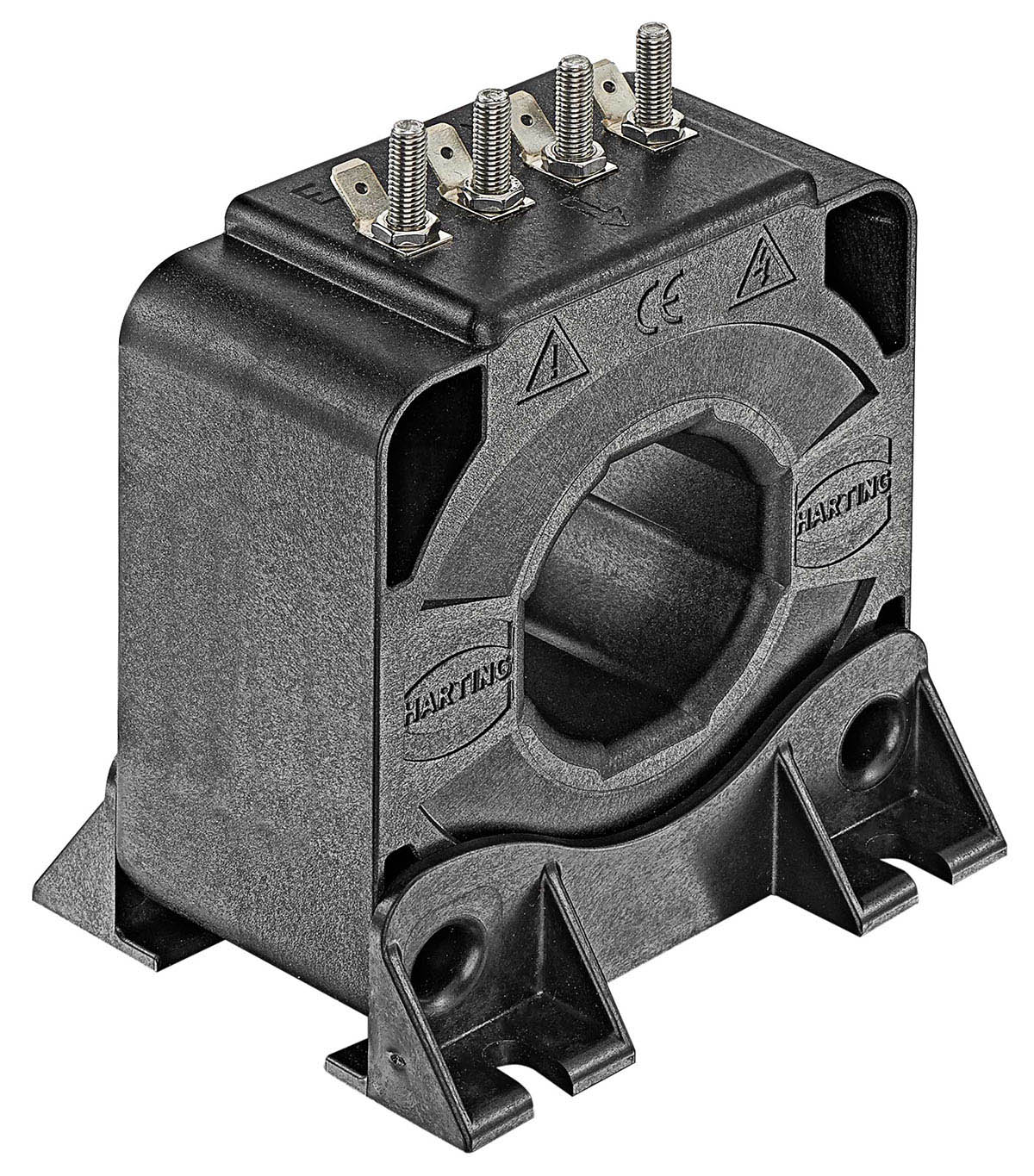

HARTING 通过其 HCM 系列提供特殊工业电流传感器。它们的功能基于补偿原理（闭环）。

它们具有出色的测量准确度和较短的响应时间 - 因此 HCM 电流传感器非常适合精确控制任务（例如在变频器中）。

优势概览：

• 不仅可以测量直流和交流电流，还可以测量频率范围为 0 到 100 kHz 的混合信号

• 提供各种尺寸，紧凑型设计，额定电流范围为 200 至 2000 A。

• 坚固的端接技术，包括插接连接器，即使在操作期间也能实现安全连接

• 适合在恶劣条件下使用：适用于- 40°C 至+ 85°C 的温度范围

• 符合 EN 50178 标准（电力装置用电子设备）

• 根据 UL508 和 CSA C22.2 No. 14-13 认证

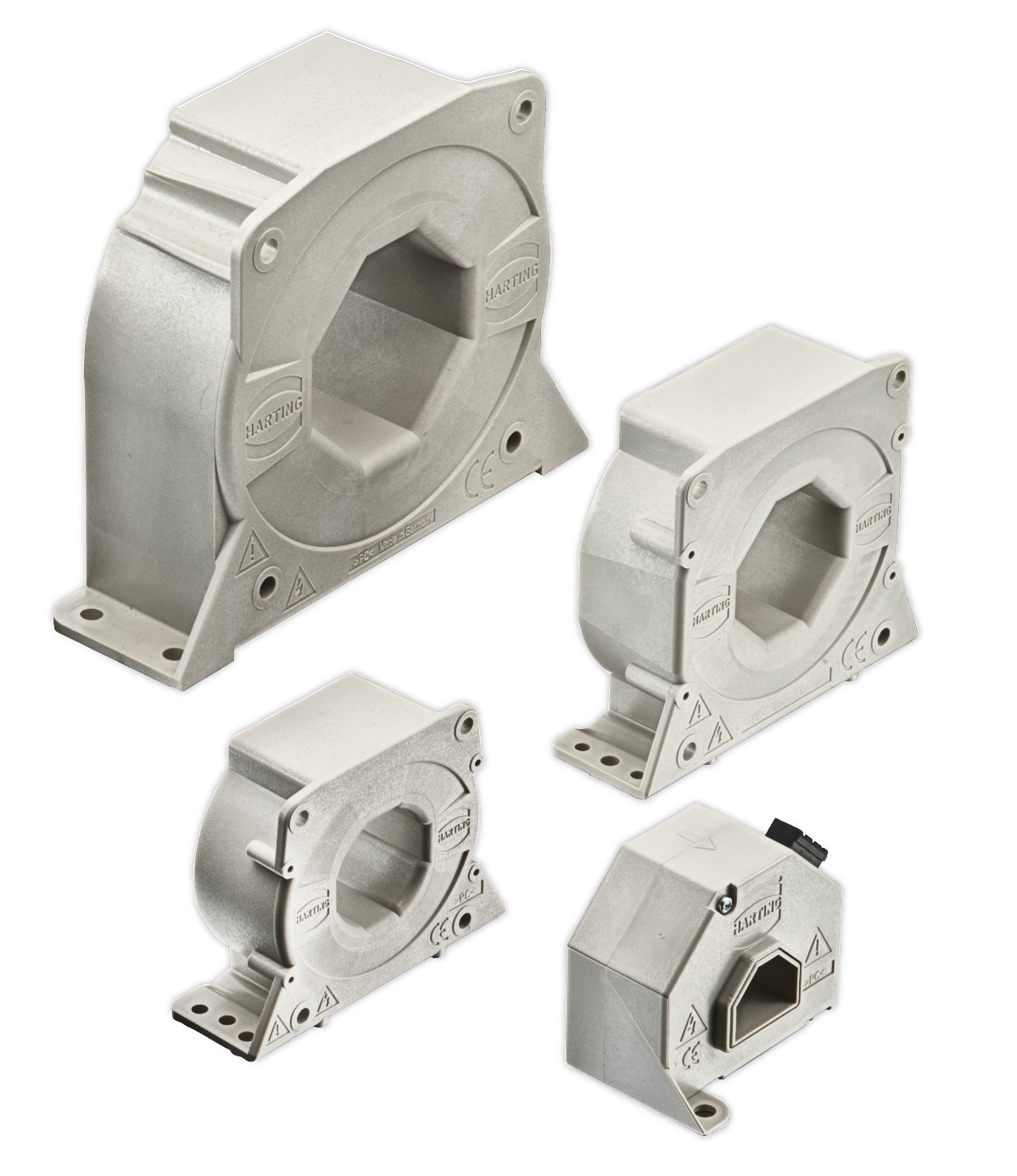

HCMR 系列中的电流传感器专为满足铁路应用的要求而设计。它们的功能基于补偿原理（闭环）。

HCMR 电流传感器具有出色的测量准确度和较短的响应时间，非常适合精确控制任务（例如牵引变流器）。其坚固的设计和高度的过电压保护功能有助于避免操作期间的错误切换。

优势概览：

• 坚固的设计和高度的保护：防止过电压和操作期间的错误切换

• 内部 EMC 屏蔽可确保出色的操作安全性

• 外壳材料和灌封组件具有自熄性（UL94-V0，EN 45545）

• 适合您应用的尺寸：仅适用于 500 至 2000 A 额定电流范围的 3 种类型

• 使用 Faston 连接器通过螺丝端接确保简单安全的连接

• 也可在临界条件下使用：- 40°C 至+ 85°C 的宽温度范围

• 符合 EN 50155 标准（在铁路车辆使用的电子设备）

• 根据 UL508 和 CSA C22.2 No. 14-13 认证

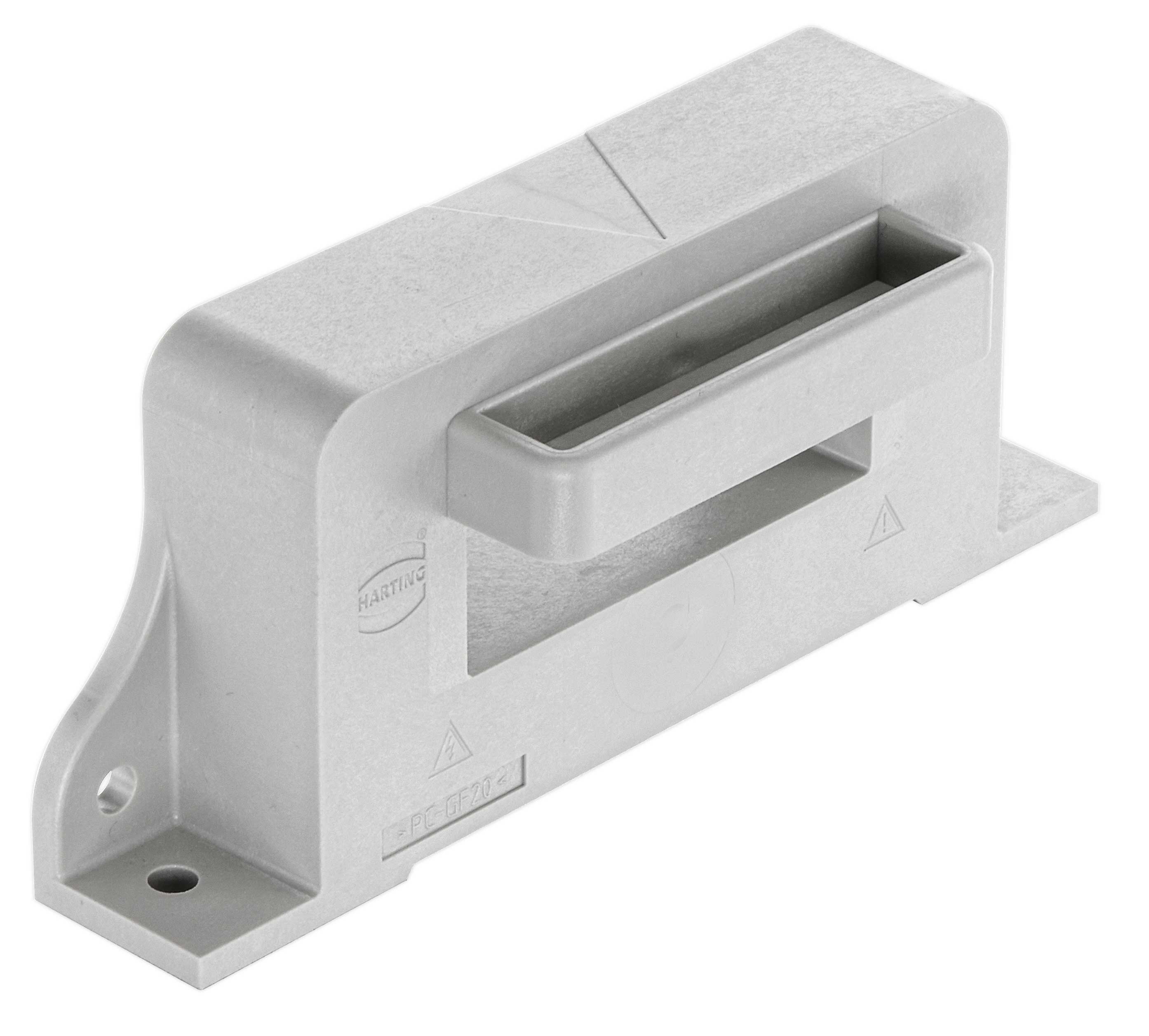

凭借其 HCME，HARTING 开发了一系列新的电流传感器。这些传感器依据直接映射原理 – 开环 – 工作并使用矩形铁芯。

在许多安装情况下，这些设备达到的精度可与更加昂贵的补偿电流变压器媲美。由于采用矩形形状，这些新型传感器可节省空间并易于安装在电源轨上。

优势概览：

• 不仅可以测量直流和交流电流，还可以测量频率范围为 0 到 50 kHz 的混合信号

• 整个产品系列采用统一的紧凑形状，测量范围为 0 ... 5500 A。

• 紧凑型设计和高干扰能力可实现极高的设计自由度

• 适合在恶劣条件下使用：适用于- 40°C 至+ 85°C 的温度范围

• 符合 EN 50178 标准（电力装置用电子设备）
