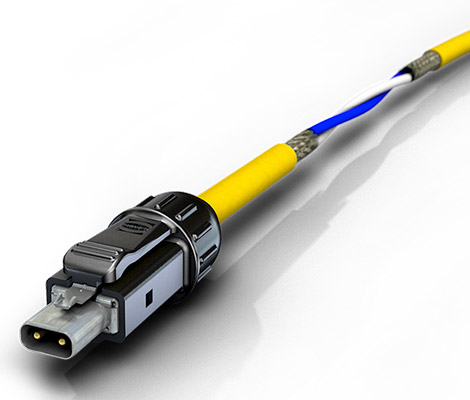

HARTING单对以太网–浩亭 T1 Industrial系列

一对电线就足够了 - 让我们自由铰接！

我们的小巨人 Tw1ster 在一对电线上将数据和电源传输到以前无法进入的位置，从而挑战现有总线系统。 浩亭依赖于单对以太网的研究、工业和标准化联盟。作为该联盟的一员，国际标准化委员会已经完成了多阶段甄选过程，选择了有利于浩亭技术集团 的 SPE 插拔面。这还确保了新设备或传感器/执行器技术设计人员的设计安全性，使他们在相应的设备技术中积极开始实施 SPE。

Tw1ster 不仅凭借其单对以太网传输而具有超级英雄的形象，而且还意味着是一个行业标准 IEC 63171-6（原 IEC 61076-3-125）。在经过多阶段的甄选过程后，国际标准组织 IEC 选择浩亭T1 Industrial 作为工业应用中单对以太网插拔面的未来标准。我们祝贺我们的英雄，而且也将继续努力，确保它一直保持作为未来行业标准的地位。

在 IT 世界中，发展更小、更高效的设备的趋势众所周知。然而，这种趋势也出现在其他业务领域。尽管具有更高传输速率和并行传输电源（远程馈电），但布线组件需要变得更小更轻。基于 IEEE 802.3 传输标准的新型单对以太网技术 SPE 刚刚被集成到新一代汽车中，取代了其中的 CAN 和其他总线系统。控制、通信和安全功能以后将通过以太网统一运行。这是联网和日后自动驾驶的基本先决条件。

SPE 现在支持使用两根电线来通过以太网传输数据，同时还可通过 PoDL - 数据线供电 - 为终端提供同步电源。在此之前，快速以太网 (100 MB) 和千兆以太网分别需要使用两对电线才能实现这一目的。在工业自动化中使用这些优势也大有裨益。 SPE 可以通过直至现场级别的 IP 端到端通信实现设备、传感器/执行器技术等的无障碍连接。通过将以太网接口集成到简单的传感器、摄像机、读取/ID 设备或类似设备上，可以实现工业集成化和 IIoT。

与至今仍在现场级别中使用的总线系统或模拟电流/电压接口相比，SPE 具有决定性的优势。 这使现场级别变得智能化并简化了参数设置、初始化和编程。  设备的设置、操作和维护变得更加高效且更具成本效益。在机器、机器人和轨道技术中，SPE 还有助于减轻重量和节省空间。完整布线更简单，安装速度更快。

设备、电缆和连接器的一致兼容性

大规模使用并成功营销 SPE 技术的先决条件是设备、电缆和连接器的一致兼容性。这由国际标准化（ISO/IEC 和 IEEE 802.3）来得到保证。  2018 年初，ISO/IEC 开展了针对布线和标准化 SPE 插接面选择的国际性甄选过程，其中有 20 多个国际专家委员会参加。在这个甄选过程中，有两种连接器插拔面成为首选：

• 在建筑物布线中，插拔面符合 IEC 63171-1 标准：此插拔面基于 CommScope 公司的提议，并使用 M1I1C1E1 环境的同义词变体 1（LC 型）命名

• 在工业和工业相关应用中，插拔面符合 IEC 63171-6 标准（原 IEC 61076-3-125）：该插拔面基于 HARTING 的提议，专门设计用于高达 M3I3C3E3 的环境条件，被称为变体 2（工业型）。 这种 SPE 连接器设计 可实现短距离 1 GBit/秒传输和长距离 10 MBit/秒传输。它具有彼此插拔兼容的插拔面。




MICE（机械、入口、气候、电磁效应）描述了安装的环境条件。因此，它为设计人员和用户提供有关技术设备和布线规范的重要信息。其中也描述了对机械强度 (M)、IPxx 等级 (I)、耐化学和气候性 (C) 以及电磁安全性 (E) 的基本要求。  M1I1C1E1  描述的是办公楼等情况下的环境，而 M3I3C3E3 描述的则是非常极端的（户外或工业）环境。

对于浩亭来说，SPE 是许多新产品开发的技术主题和起点。

但对于用户来说，SPE 不仅是一个机会，而且也是一个挑战。这项新技术是否会像现有解决方案一样安全？SPE 也可用于线路长度为 1000m 的过程自动化吗？最终设备可以使用多少功率？SPE 连接器和线缆何时可以供货，它们是否具有足够的标准化？浩亭非常重视这些问题，并决定通过技术合作来给出答案。

在针对 SPE 布线的  IEC 61156-xx、针对相关布线标准 ISO/IEC 11801 和 IEC 61918 的 ISO/IEC JTC 1/SC 25/WG 3 和 IEC SC 65/JWG 10 中，正在继续进行相关研究，其中包含 SPE 的安装指南和限值。在联合项目的其他步骤中，将探讨 SPE 通信渠道的技术限制问题。从 2019 年开始，SPE 的用户不仅可以使用相关产品，还会获得有关组件安装和测试的有效标准和指南。HARTING 技术合作关系为客户实施 SPE 提供支持，从而提供真正的竞争优势。 以这个插拔面为基础，HARTING 正在准备推出针对工业市场的全面产品系列。
